MSW-500

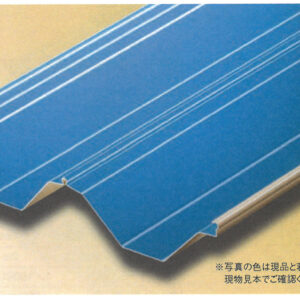

■大型屋根から中規模の屋根の設計に適しています。 ベンタム加工が可能で、利用範囲が広がります。
■断面図
■製品規格
| 働き幅 | 500mm | |
| 板厚 | 0.6mm~1.0mm | |
| 勾配 | 3/100以上 | |
| 最小自然曲げ半径 | 250mR以上 | |
| 成形最小寸法 | 3,000mm以上 | |
| ベンタム加工 | 軒先曲げ加工 | |
| 使用材料 | 月星GLカラー/SELiOS、ガルバスター、東海カラーGL、東海カラーGLいぶき、フッ素樹脂鋼板、その他各種鋼板 | |
■断面性能
| 板厚(mm) | 単位重量 | 正荷重 | 負荷重 | |||
| kg/m | kg/㎡ | 断面二次モーメント Ix(cm4/m) |
断面係数 Zx(cm3/m) |
断面二次モーメント Ix(cm4/m) |
断面係数 Zx(cm3/m) |
|
| 0.6 | 4.94 | 8.98 | 266 | 33.3 | 213 | 26.0 |
| 0.8 | 5.92 | 11.84 | 355 | 44.4 | 320 | 40.0 |
| 1.0 | 7.36 | 14.72 | 444 | 55.4 | 400 | 49.9 |
