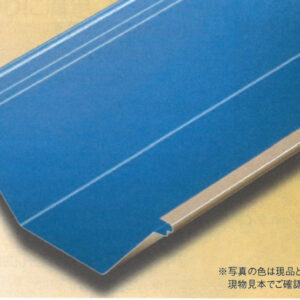

V-Ⅱ型500

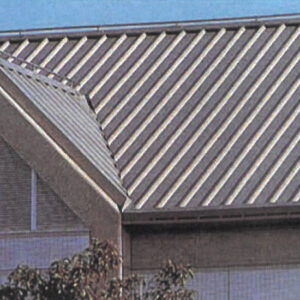

自然の環境に見合うダイナミックな風景 工場、倉庫体育館など大型建物の屋根に美しくフィットします。
■使用材料
| 使用原板 | 板厚mm |
| カラー亜鉛鉄板 | 0.6~1.0 |
| 塩ビ鋼板 | 0.6~1.0 |
| フッ素樹脂鋼板 | 0.6~1.0 |
| ガルバリウム鋼板 | 0.6~1.0 |
| 耐候用アルスター鋼板 | 0.6~1.0 |
■設計参考仕様
| 使用原板幅 | 762mm |
| 働き幅 | 500mm |
| m2当り必要m数 | 2m |
| 勾配 | 1 /100以上可能 |
| 曲げ率半径 | 200mm以上 |
| 裏打ち材 | 断熱材一覧を参照 |
■断面性能表 (参考)
| 板厚 | 単位重量 | 断面2次モーメント | 断面係数 | |
| mm | kg/m | kg/㎡ | 1xcm4/m | Zxcm3/m |
| 0.6 | 3.82 | 7.64 | 338.7 | 31.9 |
| 0.8 | 5.02 | 10.04 | 451.1 | 42.2 |
| 1.0 | 6.21 | 12.42 | 563.2 | 52.9 |
